舒野SY-007  5路10通道分配器

天线分配器简介
       10通道天线分配器是全频道的UHF天线天线分配系统，它可以在多頻道系统中导引天线信号从一对天线到多台接收机使用。分配器会放大射频信号以弥补在分配过程中的衰减。低噪声高品质元件能够保持清晰的信号，具最低失真度。外置12V5A开关电源，可提供四组12V直流电源给无线接收机。一台10通道天线分配器主机可支持最多10个天线通道端口。2个级联端口能够额外连接另一台天线分配器，满足大型无线系统的需求。宽频道设计能够与在频率范围内工作的所有无线麦克风接收机兼容。

天线简介：
       采用对数周期偶极振子阵列，能够在面向所需的覆盖区域时提供最佳接收效果。集成式放大器具有增益设置，用于补偿不同级别的同轴线缆信号损失。可将固定在话筒支架上，也可将其悬挂在天花板上，或者使用集成式可旋转适配器固定在墙壁上。
特性：
1、低噪声信号放大器能够补偿同轴缆线的插入损失
2、可无线接收机和天线分配系统兼容，需要接收机能够提供 9–12 伏直流偏压。
安装：
1、使用天线线缆（或任意 50 欧姆低损耗同轴线缆）
将天线连接到接收机或分配系统。
2、如果线缆较短，应降低增益设置；如果线缆较长应提高增益设置。应注意，信号丢失不仅与线缆质量有关，还与线缆长度有关。有关线缆信号损失的技术规格，请与线缆制造商联系。
3、使用时将天线对准需要覆盖的区域。

分配器主机技术参数:
頻率范围：450～970MHZ
阻抗：50Ω
输入电压：DC 12V 5A
输出直流电压：12V四组DC輸出端子
天线增幅电压：12V 150mA
主机尺寸mm：480×200×45mm（长宽高）

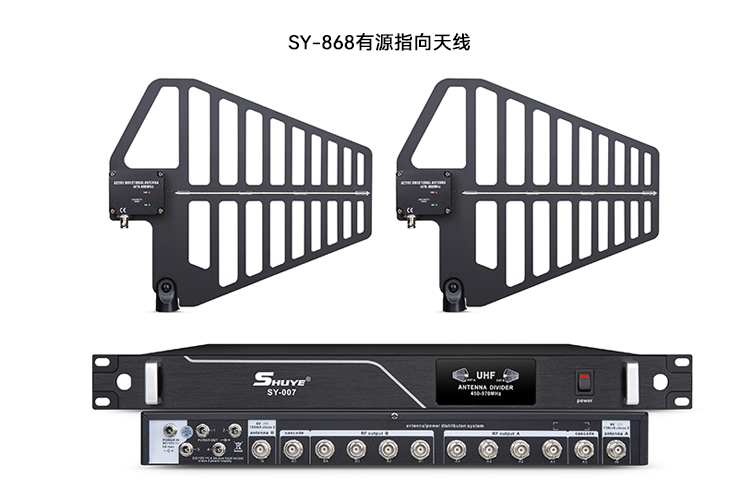

①SY-868有源指向天线
频率范围：470～960MHz
增益：3dB/12dB（内置2档可调）
接口：BNC    阻抗：50Ω
接收角度：70°
电压：9～12V

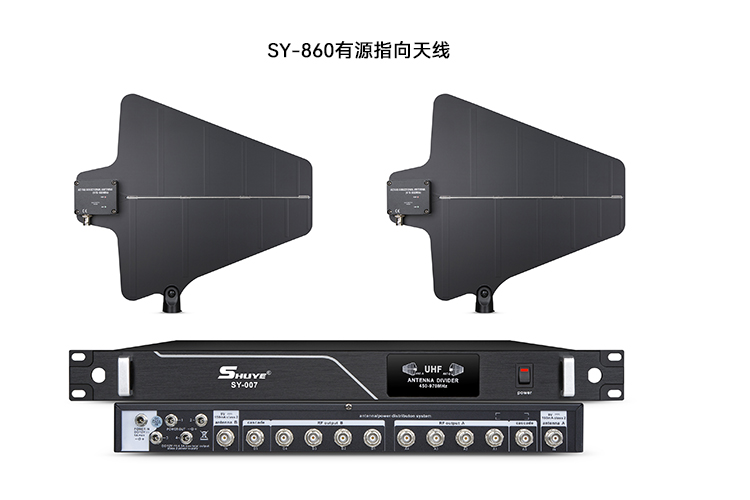

②SY-860有源指向天线
频率范围：470～960MHz
增益：3dB/12dB（内置2档可调）
接口：BNC    阻抗：50Ω
接收角度：70°
电压：9～12V

③SY-880有源全向天线
频率范围：470～960MHz
增益：12dB
接口：BNC    阻抗：50Ω
接收角度：360°
电压：9～12V
